    1. 直壓式氣密性檢測儀,激光雷達氣密性檢測方案

      文章來源:希立儀器 發表時間:

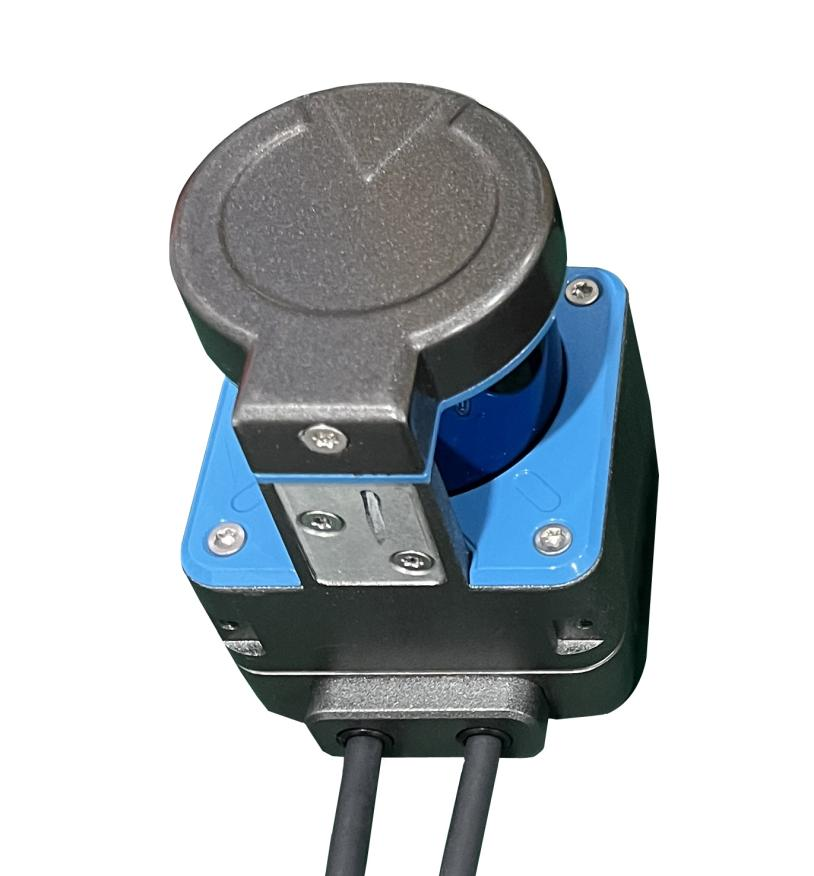

      激光雷達,是以發射激光束探測目標的位置、速度等特征量的雷達系統。它的優勢在于能夠精確獲得前方物體的三維位置信息,同時不受光線等環境因素的影響,因此激光雷達是高精度識別的主要產品,應用廣泛中。并且要適用各種環境,所以密封性須良好才能避免在下雨的時候內部進水影響正常使用。那么激光雷達氣密性檢測是如何進行的呢?今天將與大家分享一個激光雷達氣密性測試案例。

      激光雷達氣密性檢測,由于無直接充氣孔,需根據產品特征,采用直壓容積氣密性測試的解決方案,主要檢測點為激光雷達螺絲孔位、外殼拼接位及線束連接位,檢測前需要為產品仿形制作密封性工裝治具。治具下模周邊安裝有硅膠密封圈,線槽位置也有硅膠線卡,對產品起到很好的密封作用。

       激光雷達氣密性檢測治具及密封工藝示意圖

      激光雷達氣密性檢測治具及密封工藝示意圖


      治具制作完成后,將工裝治具與SLA氣密性檢測儀相連接,然后在氣密性檢測儀上設置好檢測參數:檢測壓力20kPa、充氣時間3S、穩壓時間3S、檢測時間2S,檢測參數設置好后還需設好標準泄漏值上下限,如壓力達不到下限值儀器則會進行大漏報警,自動停止檢測。激光雷達氣密性測試要求IP67及以上,具體檢測步驟如下:

       激光雷達氣密性檢測儀

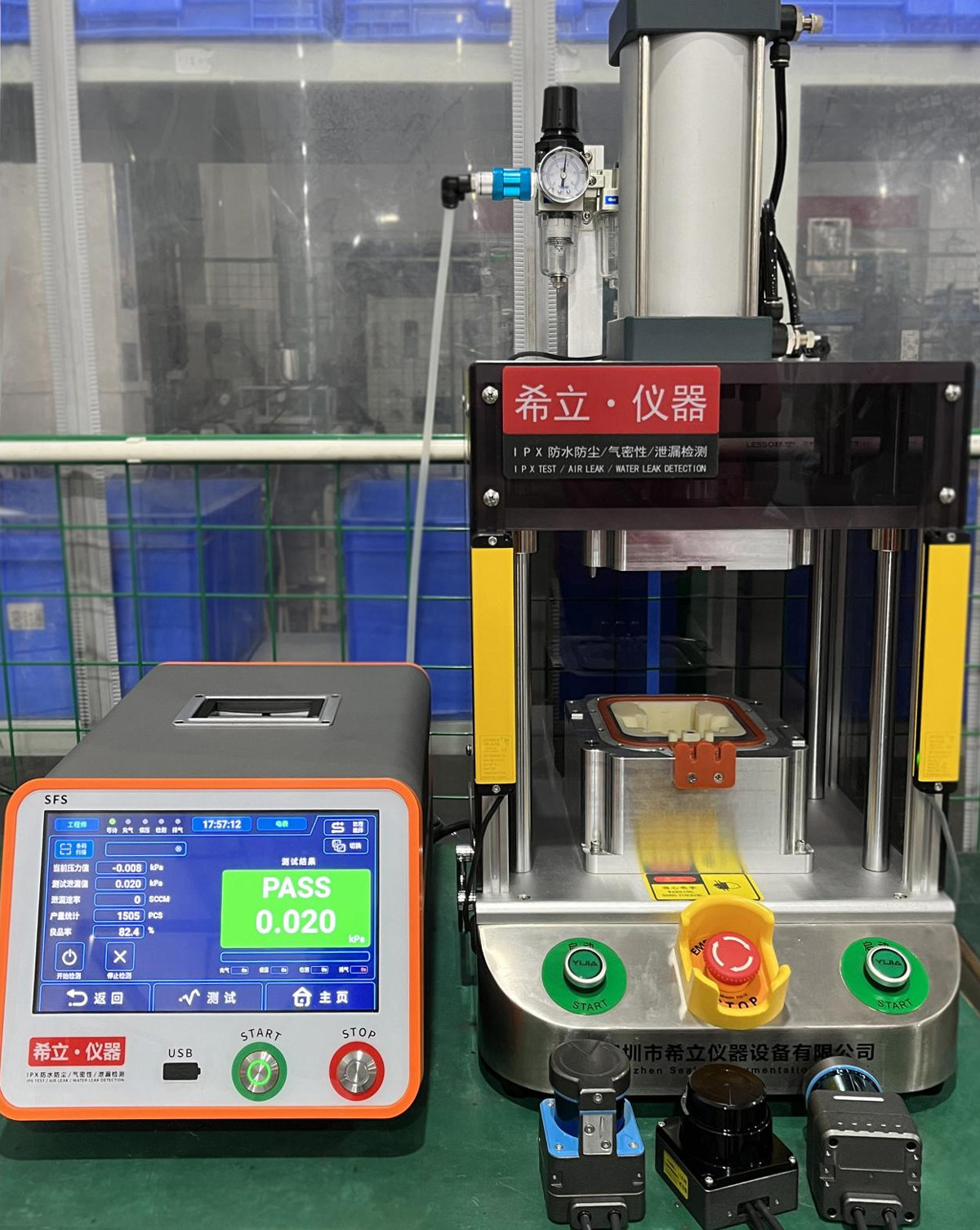

      氣密檢測儀及配套工裝治具圖

      1、根據產品仿形制作工裝治具;

      2、將工裝治具與希立氣密性檢測儀連接;

      3、在氣密性檢測儀上設置好檢測參數;

      4、將產品放入治具內,啟動氣密性檢測儀;

      5、儀器控制工裝治具上模下壓,將產品密封,并對密封治具內的產品進行充氣、穩壓、測試操作;

      6、測試結束后,氣密性檢測儀根據密封模具內氣壓的變化測試出產品的泄漏值;

      7、氣密性檢測儀將測試得出的泄漏值與產品標準泄漏值進行比較,并判斷出所測產品是否合格,合格的產品顯示PASS,不合格的產品顯示FAIL。
